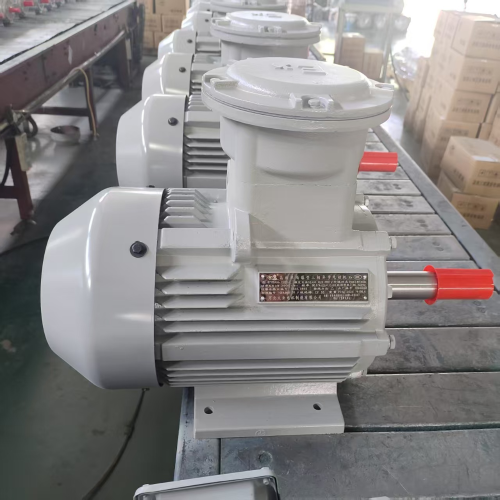

【YBX4-80M1-2 - YBX4-160L-2】 【0.75-18.5kw】【1.01-24.81 hp】 MOTOR TRZYFAZOWY ASYNCHRONiczNY Z PRZEKRYWANIEM

OPIS OGÓLNY

Silnik serii YBX4 to niezależna rozwój mojej firmy, zamknięty, z chłodzeniem wentylatorem, typu klatkowego, ochronnego trójfazowego silnika asynchronicznego o wysokiej efektywności. Wskaźniki efektywności spełniają wymagania normy GB18613-2020 „minimalne wartości efektywności energetycznej i klasyfikację poziomów efektywności energetycznej małych i średnich trójfazowych silników asynchronicznych” na poziomie 2, a także charakteryzuje się one dobrą wydajnością, bezpieczeństwem w użytkowaniu oraz niskim poziomem drgań i hałasu w porównaniu z podobnymi produktami, co odpowiada wymaganiom środowiskowym.

Cel

Przeznaczony do użytku w przemyśle naftowym, chemicznym, górniczym, hutniczym, elektrowniach oraz na miejscach, gdzie występuje mieszanina powietrza z eksplozycyjnymi substancjami. Jest to idealne urządzenie napędowe.

Instrukcja modelu

1. Znaczenie znaku ochronnego silnika:

EX D IIB T4 GB

EX: Oznaczenie (eksplozja)

D: Rodzaj urządzenia elektrycznego (ogniotrwały)

IIB: Poziom kategorii urządzenia elektrycznego (klasa II B)

T4: Grupa temperatury (T4)

GB: Poziom ochrony urządzenia (GB)

2.Przykładowy model silnika: reprezentant

Y B X4 80 M 1 2-W

Y:Asynchroniczny silnik

B:Odporny na wybuch

X4:Cztery efektywności konstrukcji

80:Wysoki środek podstawy (mm)

M:Symbor specjalnego środowiska

1:Liczba silników

2:Długość kodu rdzenia

W:Kod długości ramy

Standard wykonania

Silnik asynchroniczny trójfazowy o nadwspółczynnikowej wydajności zabezpieczony przed zapłonem typu YBX4 realizujący podstawowe wymagane kryteria: GB 755 silniki obrotowe i ich wydajność

GB/T 1032 metoda testowania silników asynchronicznych trójfazowych

GB/T 1993 metoda chłodzenia silników obrotowych

GB 3836.1 środowisko wybuchowe, część 1: ogólne wymagania dotyczące urządzeń

GB 3836.2 część 2: środowisko wybuchowe chronione przez zabezpieczenie "d" w postaci obudowy zabezpieczającej wg GB/T 4942.1 stopień ochrony całego układu silnika obrotowego (kod IP)

GB 10068 drgania mechaniczne silników o średnicach osi 56 mm i więcej, pomiar, ocena i limity drgań wg GB/T 10069.1 metoda pomiaru hałasu silników obrotowych i limity, część 1: metoda pomiaru hałasu silników obrotowych

GB/T 10069.3 metoda pomiaru hałasu silników obrotowych i limity, część 3: limity hałasu

GB 18613 ograniczenia wydajności energetycznej oraz klasyfikacja efektywności energetycznej małych i średnich silników asynchronicznych trójfazowych

Nasze tożsamości

1. Numer stojana: 80-355.

2. Zakres mocy nominalnej: 0,18 ~ 315 kW

3. Liczba: 2~10

4. Napędnominalny: 380, 660, 400, 690, 400/690, 380/660 V. (uwaga: podstawowa seria 3 kW i mniej ma napięcie 380 V w konfiguracji Y, powyżej 3 kW w konfiguracji delta z napięciem 380 V; można również produkować według specjalnego napięcia) 5. Częstotliwość nominalna 50 Hz lub 60 Hz

6. Klasa izolacji: 155(F)

7. Efektywność: GB18613-2020 klasa 2

8. Sposób chłodzenia: lC411

9. Instalacja: lMB3 (można również produkować inne sposoby instalacji)

10. Stopień ochrony: lP55

11. Tryb pracy: S1

12. Oznaczenia antyeksplodycyjne: Ex d Ⅱ B T4 GB, Ex I C d T4 GB.

13.Wewnątrz (standard). Opcjonalne konfiguracje: na zewnątrz (W), na zewnątrz ze średnim zapobieganiem korozji (WF1), silna korozja (WF2), na zewnątrz ze średnim zapobieganiem korozji (F1), wewnątrz z silnym zapobieganiem korozji (F2), wilgotny tropik (TH), suchy (TA), na zewnątrz gorący i wilgotny pas tropikalny (THW), na zewnątrz suchy tropikalny (TAW).

Zaletą

Niski poziom hałasu i małe wibracje: Dzięki zoptymalizowanej konstrukcji silnika oraz procesowi produkcji, wibracje i hałas generowane przez trójfazowy silnik asynchroniczny YBX4 są niższe niż w przypadku produktów podobnych. Spełnia wymagania ochrony środowiska, umożliwiając stworzenie cichszego środowiska pracy, a także sprzyja zmniejszeniu zużycia własnego silnika spowodowanego wibracjami, co poprawia jego niezawodność.

Wysoki stopień ochrony: Posiada stopień ochrony IP55, który skutecznie zapobiega przedostawaniu się obcych przedmiotów i kurzu. Silnik może stabilnie pracować w stosunkowo trudnych warunkach, takich jak środowiska charakterystyczne dla kopalni węgla, przemysłu chemicznego oraz innych miejsc narażonych na pył i wirujące drobiny.

Duży zapas temperaturowy: Silnik został zaprojektowany w sposób racjonalny, cechuje się dobrą wydajnością chłodzenia oraz dużym zapasem temperaturowym. Może utrzymywać stabilną temperaturę pracy przez długi czas, zmniejsza prawdopodobieństwo awarii spowodowanych przegrzaniem i wydłuża czas eksploatacji silnika.

Wysoki stopień ochrony: Posiada stopień ochrony IP55, który skutecznie zapobiega przedostawaniu się obcych przedmiotów i kurzu. Silnik może stabilnie pracować w stosunkowo trudnych warunkach, takich jak środowiska charakterystyczne dla kopalni węgla, przemysłu chemicznego oraz innych miejsc narażonych na pył i wirujące drobiny.
