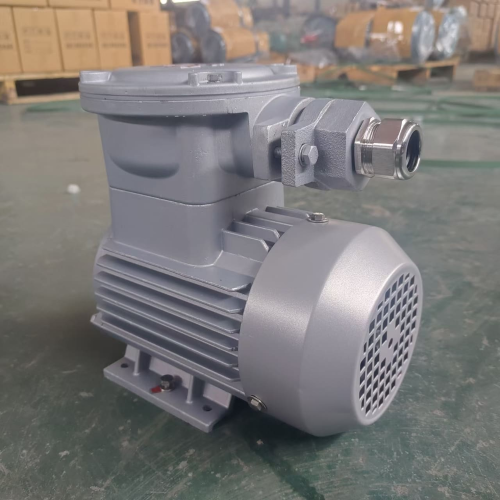

Silnik serii YBX4 to niezależne badania i rozwój mojej firmy zamknięty, od momentu chłodzenia wentylatorem, klatkowy typ antywybuchowy trójfazowy. asynchroniczny silnik o wysokiej wydajności. Indeksy wydajności spełniają GB18613-2020 „małe i średnie trójfazowe asynchroniczne motory ograniczenie efektywności energetycznej i ocena efektywności energetycznej” poziomu efektywności energetycznej poziom 2, oraz ma dobre wydajność, bezpieczne i nienaruszone w użytkow użyciu, charakterystyka drgań i hałasu jest niższa niż podobne produkty, spełniające wymagania środowiskowe.
OPIS OGÓLNY
Silnik serii YBX4 to niezależna rozwój mojej firmy, zamknięty, z chłodzeniem wentylatorem, typu klatkowego, ochronnego trójfazowego silnika asynchronicznego o wysokiej efektywności. Wskaźniki efektywności spełniają wymagania normy GB18613-2020 „minimalne wartości efektywności energetycznej i klasyfikację poziomów efektywności energetycznej małych i średnich trójfazowych silników asynchronicznych” na poziomie 2, a także charakteryzuje się one dobrą wydajnością, bezpieczeństwem w użytkowaniu oraz niskim poziomem drgań i hałasu w porównaniu z podobnymi produktami, co odpowiada wymaganiom środowiskowym.
Cel
Przeznaczony do użytku w przemyśle naftowym, chemicznym, górniczym, hutniczym, elektrowniach oraz na miejscach, gdzie występuje mieszanina powietrza z eksplozycyjnymi substancjami. Jest to idealne urządzenie napędowe.
Instrukcja modelu
1. Znaczenie znaku ochronnego silnika:
EX D IIB T4 GB
EX: Oznaczenie (eksplozja)
D: Rodzaj urządzenia elektrycznego (ogniotrwały)
IIB: Poziom kategorii urządzenia elektrycznego (klasa II B)
T4: Grupa temperatury (T4)
GB: Poziom ochrony urządzenia (GB)
2.Przykładowy model silnika: reprezentant
Y B X4 160 M 4-W
Y:Asynchroniczny silnik
B:Odporny na wybuch
X4:Cztery efektywności konstrukcji
160: Wysoka środkowa stopa (mm)
M:Symbor specjalnego środowiska
4:Długość kodu rdzenia
W:Kod długości ramy
Standard wykonania
Silnik asynchroniczny trójfazowy o nadwspółczynnikowej wydajności zabezpieczony przed zapłonem typu YBX4 realizujący podstawowe wymagane kryteria: GB 755 silniki obrotowe i ich wydajność
GB/T 1032 metoda testowania silników asynchronicznych trójfazowych
GB/T 1993 metoda chłodzenia silników obrotowych
GB 3836.1 środowisko wybuchowe, część 1: ogólne wymagania dotyczące urządzeń
GB 3836.2 część 2: środowisko wybuchowe chronione przez zabezpieczenie "d" w postaci obudowy zabezpieczającej wg GB/T 4942.1 stopień ochrony całego układu silnika obrotowego (kod IP)
GB 10068 drgania mechaniczne silników o średnicach osi 56 mm i więcej, pomiar, ocena i limity drgań wg GB/T 10069.1 metoda pomiaru hałasu silników obrotowych i limity, część 1: metoda pomiaru hałasu silników obrotowych
GB/T 10069.3 metoda pomiaru hałasu silników obrotowych i limity, część 3: limity hałasu
GB 18613 ograniczenia wydajności energetycznej oraz klasyfikacja efektywności energetycznej małych i średnich silników asynchronicznych trójfazowych
Nasze tożsamości
1. Numer stojana: 80-355.
2. Zakres mocy nominalnej: 0,18 ~ 315 kW
3. Liczba: 2~10
4. Napędnominalny: 380, 660, 400, 690, 400/690, 380/660 V. (uwaga: podstawowa seria 3 kW i mniej ma napięcie 380 V w konfiguracji Y, powyżej 3 kW w konfiguracji delta z napięciem 380 V; można również produkować według specjalnego napięcia) 5. Częstotliwość nominalna 50 Hz lub 60 Hz
6. Klasa izolacji: 155(F)
7. Efektywność: GB18613-2020 klasa 2
8. Sposób chłodzenia: lC411
9. Instalacja: lMB3 (można również produkować inne sposoby instalacji)
10. Stopień ochrony: lP55
11. Tryb pracy: S1
12. Oznaczenia antyeksplodycyjne: Ex d Ⅱ B T4 GB, Ex I C d T4 GB.
13.Wewnątrz (standard). Opcjonalne konfiguracje: na zewnątrz (W), na zewnątrz ze średnim zapobieganiem korozji (WF1), silna korozja (WF2), na zewnątrz ze średnim zapobieganiem korozji (F1), wewnątrz z silnym zapobieganiem korozji (F2), wilgotny tropik (TH), suchy (TA), na zewnątrz gorący i wilgotny pas tropikalny (THW), na zewnątrz suchy tropikalny (TAW).
Zaletą
Niski poziom hałasu i małe wibracje: Dzięki zoptymalizowanej konstrukcji silnika oraz procesowi produkcji, wibracje i hałas generowane przez trójfazowy silnik asynchroniczny YBX4 są niższe niż w przypadku produktów podobnych. Spełnia wymagania ochrony środowiska, umożliwiając stworzenie cichszego środowiska pracy, a także sprzyja zmniejszeniu zużycia własnego silnika spowodowanego wibracjami, co poprawia jego niezawodność.
Wysoki stopień ochrony: Posiada stopień ochrony IP55, który skutecznie zapobiega przedostawaniu się obcych przedmiotów i kurzu. Silnik może stabilnie pracować w stosunkowo trudnych warunkach, takich jak środowiska charakterystyczne dla kopalni węgla, przemysłu chemicznego oraz innych miejsc narażonych na pył i wirujące drobiny.
Duży zapas temperaturowy: Silnik został zaprojektowany w sposób racjonalny, cechuje się dobrą wydajnością chłodzenia oraz dużym zapasem temperaturowym. Może utrzymywać stabilną temperaturę pracy przez długi czas, zmniejsza prawdopodobieństwo awarii spowodowanych przegrzaniem i wydłuża czas eksploatacji silnika.
Wysoki stopień ochrony: Posiada stopień ochrony IP55, który skutecznie zapobiega przedostawaniu się obcych przedmiotów i kurzu. Silnik może stabilnie pracować w stosunkowo trudnych warunkach, takich jak środowiska charakterystyczne dla kopalni węgla, przemysłu chemicznego oraz innych miejsc narażonych na pył i wirujące drobiny.
Wykorzystanie wydział
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Data techniczna
Typ | Wynik |
Eff (%) |
Moc czynnik COS φ |
Moment rozruchowy ----------- Moment znamionowy |
Loket current ----------- Prąd znamionowy |
Pull out torque -------------- Moment znamionowy |
Poziom Hałasu (LW) |
Lnertia ruch |
Waga (kg) |
||
Wyjście (WK) |
Aktualny (380V)(A) |
(Syncspeed) (obr/min) |
|||||||||
Prędkość synchroniczna 1500 obr./min | |||||||||||
YBX4-160M-4 | 11 | 21.6 | 1460 | 93.3 | 0.83 | 2.2 | 9.5 | 2.3 | 75 | 0.42 | 10 |
YBX4-160L-4 | 15 | 28.9 | 1460 | 93.9 | 0.84 | 2.2 | 9.5 | 2.3 | 75 | 0.68 | 12 |
YBX4-180M-4 | 18.5 | 35.1 | 1470 | 94.2 | 0.85 | 2.2 | 9.5 | 2.3 | 76 | 0.72 | 253 |
YBX4-180L-4 | 22 | 41.6 | 1470 | 94.5 | 0.85 | 2.2 | 9.5 | 2.3 | 76 | 0.81 | 275 |
YBX4-200L-4 | 30 | 56.5 | 1470 | 94.9 | 0.85 | 2.2 | 9 | 2.3 | 79 | 1.21 | 309 |
YBX4-225S-4 | 37 | 69.5 | 1480 | 95.2 | 0.85 | 2.2 | 9 | 2.3 | 81 | 1.85 | 390 |
YBX4-225M-4 | 45 | 84.3 | 1480 | 95.4 | 0.85 | 2.2 | 9 | 2.3 | 81 | 2.32 | 22 |
YBX4-250M-4 | 55 | 101.5 | 1480 | 95.7 | 0.86 | 2.2 | 9 | 2.3 | 83 | 2.86 | 536 |
YBX4-280S-4 | 75 | 136.4 | 1480 | 96 | 0.87 | 2.2 | 8.5 | 2.3 | 86 | 3.34 | 777 |
YBX4-280M-4 | 90 | 161.7 | 1485 | 96.1 | 0.88 | 2.2 | 8.5 | 2.3 | 86 | 4.68 | 885 |
