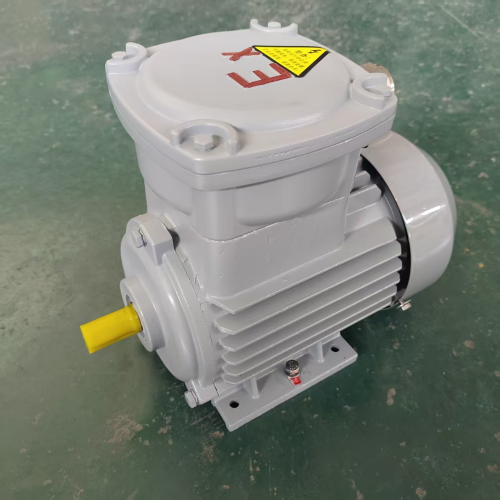

【YBX4-160L-6 - YBX4-315M-6】 【11-90кв】【15-122.4 хүч】 ХАЙРЛАНГУИ ГУРВАН ӨСӨХЭТҮНДЭХ ЭЛЕКТРИЧИЙН МОТОР

Бүхэлд нь тайлбар

YBX4 серийн мотор нь биед хамгийн их шинжлэх ухааны ашиглалттай, цагаан эрдэнэний дунд зогсоолтой, фан-гэрэлтийн өндөр чадварлаг түрүүлэгч гадаргуугүй, хавтан түрүүлэгчийн гурван үеийн асимхрон мотор юм. Чадварын тэмдэгт GB18613-2020 "бага ба дундаж хэмжээтэй гурван үеийн асимхрон моторын энергийн чадварын хязгаар болон түвшингийн хууль"-д харгалзах 2-р түвшингийн чадвартай, үйл ажиллагаанд илүү сайн үр дүнтэй, ашиглахад хянасан байдалд суурилдаг, шимшгийн төвөгтэй, шорооны доод түвшинд байрладаг, орчин үеийн хүсэлтэй холбоотой.

Зорилго

Ногоон, хими, оюун ухаан, металлурги, электрээр тохирсон байгууллагуудад, хувирган боловсруулалтын хувьд хамгийн их ашигладаг, тус байгууллагын талаарх мэдээллийг харахад зориулж байна. Энэ нь тухайн байгууллагын сайтад байдаг идеалчлагийн хувьд маш томоохон байдаг.

Моделийн заавар

1. Хавтан түрүүлэгчийн тэмдэгтний утга:

EX D IIB T4 GB

EX: Тэмдэг (хавтан)

D: Хавтан түрүүлэгчийн төрөл (флеймпрูф)

IIB: Тоног төрлийн түвшин (II ангийн B)

T4: Температурын түвшин (T4)

GB: Тоног төхөөрөмжийн хамгаалалтын түвшин (GB)

2. Моторын загварын төрөл жишээ:

Y B X4 160 L 6-W

Y: Асинхрон мотор

B: Халуунд аюулгүй

X4: Дөрвөн зорилготой ашиглалт

160: Өндөр цэгийн дундаж (мм)

L: Эрхэм орчмын тэмдэг

6: Цогцолборын код

W: Хэсгийн уртын код

Хэрэгжүүлэх стандарт

YBX4 урт хугацааны амьд байдалтай, хамгаалагдсан гурван өнгөтөө асимметрик моторын дотоодын холбогдох нэгжийн хамгийн их зорилго: GB 755 суурин мотор ба тусгай зорилго

GB/T 1032 гурван өнгөтөө асимметрик моторын шалгах арга

GB/T 1993 суурин моторын эсвэлчих санаа

GB 3836.1 хувирган байгууллагын стандарт, нэгдсэн нөхцөлийн хувьд: тоног төхөөрөмжийн ерөнхий заавар

GB 3836.2 хувирган байгууллагын стандарт хоёр дахь хэсэг: "d"-ийн хамгаалалттай тоног төхөөрөмжид хамгаалагдсан байдлын хувьд GB/T 4942.1 суурин моторын бүтэн байгууламжийн хамгаалалтын түвшин (IP код)

GB 10068 56 мм-с дээш цэнхэр төвтэй механик хурдан үзүүлэлтийн моторын хурдан үзүүлэлт шалгах, төлөвлөх болон хязгаарлах GB/T 10069.1 суурин моторын шорооны шалгах арга болон хязгаарын хэсэг нэг: суурин моторын шорооны шалгах арга

GB/T 10069.3 суурин моторын шорооны шалгах арга болон хязгаарын хэсэг гурав: шорооны хязгаар

GB 18613 бага ба дундаж гурван өнгөтөө асимметрик моторын амьд байдалтай энергийн чадварын хязгаар болон энергийн чадварын түвшин

Бидний төрөл

1. Стандарт дугаар:80-355.

2. Номинал эрчим хүчийн хэмжээ: 0.18 ~315 кВт

3. Тоо: 2~10

4. Номинал уур ампер: 380,660,400,690,400/690, 380/660 В.(тэмдэг: 3 кВт ба түүнээс бага нь 380 В-р Y-гаар, 3 кВт-аас их нь 380 В-р дельта; өөртөө ууртай боломжтой)

6. Аюулгүй байдал: 155(F)

7. Эрчим: GB18613-2020 2-р түвшин

8. Холс олгох хэлбэр: lC411

9. Уучлах: lMB3 (өөр уучлах хэлбэртэй боломжтой)

10. Хамгааллын түвшин: lP55

11. Ажиллах хэл: S1

12. Халдваргүй шинжлэх ур чимэг: Ex d Ⅱ B T4 GB, Ex I C d T4 GB.

13. Дотоод (стандарт). Өөрчлөлийн сонголт: гадна (W), гадна хамгийн их халдваргүй (WF1), том халдварыг буцаах (WF2), гадна хамгийн их халдваргүй (F1), дотоод том халдваргүй (F2), амьд труп (TH), суваг (TA), гадна амьд труп (THW), гадна суваг (TAW).

Давуу тал

Дуу чимээ бага, хэлбэлзэл нь жижиг: Цахилгаан хөдөлгүүрийн бүтцийг болон үйлдвэрлэлийн процессыг оновчтой болгох замаар YBX4 гурван фазын асинхрон хөдөлгүүрийн хэлбэлзэл, дуу чимээ нь ижил төстэй бүтээгдэхүүнүүдээс бага байдаг. Энэ нь орчин тойрныг хамгаалах шаардлагыг хангаж, чимээ багатай ажлын орчин бүрдүүлэхээс гадна хэлбэлзлийн улмаас цахилгаан хөдөлгүүрийн элэгдлийг багасгахад тусалж, найдвартай байдлыг сайжруулдаг.

Хамгаалалтын түвшин өндөр: Хамгаалалтын түвшин нь IP55 бөгөөд гадны объект болон тоосыг орохоос үр дүнтэй хамгаалж, их тоосорхог, хөрөнгө оруулалт ихтэй нүүрсний уурхай, химийн үйлдвэр гэх мэт харьцангуй хатуу нөхцөл байдал дээр тогтвортой ажилладаг.

Температурын өсөлтийн ахиц ихтэй: Цахилгаан хөдөлгүүрийн зохион бүтээл нь зохиомжит бөгөөд дулаан ялгаруулах чанар сайн, температурын өсөлтийн ахиц том байдаг. Урт хугацаанд тогтвортой ажиллагааны температурыг поддержка хийж, хэт халалтаас үүдэлтэй гэмтлийн магадлалыг багасгаж, цахилгаан хөдөлгүүрийн ашиглалтын хугацааг уртасгадаг.

Хамгаалалтын түвшин өндөр: Хамгаалалтын түвшин нь IP55 бөгөөд гадны объект болон тоосыг орохоос үр дүнтэй хамгаалж, их тоосорхог, хөрөнгө оруулалт ихтэй нүүрсний уурхай, химийн үйлдвэр гэх мэт харьцангуй хатуу нөхцөл байдал дээр тогтвортой ажилладаг.
