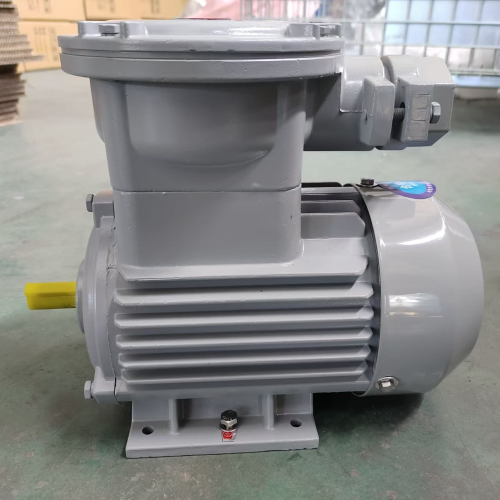

【YBX4-315L2-8 - YBX4-355L2-8】 【110-200kw】【149,7-272,1 PS】 FEUERESICHTLICHER DREIPHASIGER ASYNCHRONMOTOR

ALLGEMEINE BESCHREIBUNG

Die Motorreihe YBX4 wurde von unserem Unternehmen unabhängig entwickelt und ist geschlossen. Da sie mit einem Lüfter gekühlt wird, handelt es sich um einen Käfigtyp-Flammenhemm-Motor mit drei Phasen und hoher Effizienz. Die Effizienzeigenschaften entsprechen der Effizienzstufe 2 des GB18613-2020 „Energieeffizienzgrenzwerte und Energieeffizienz-Stufen für kleine und mittlere Drehstrommotoren“, und weisen eine gute Leistung auf. Die Verwendung ist sicher und zuverlässig, wobei die Vibration und das Geräusch geringer sind als bei ähnlichen Produkten und den Umweltanforderungen entsprechen.

Zweck

Eignet sich für die Anwendung in der Erdöl-, Chemie-, Bergbau- und Metallurgieindustrie sowie im Elektrizitätsbereich an Standorten mit explosiven Luftgemischen. Es handelt sich um die ideale Kraftanlage.

Modellanleitung

1. Bedeutung des Explosionsschutzkennzeichens:

EX D IIB T4 GB

EX: Kennzeichnung (Explosion)

D: Art des Explosionsschutzausrüstungsgeräts (Flammenhemmung)

IIB: Stufe der elektrischen Ausrüstungskategorie (Klasse II B)

T4: Temperaturgruppe (T4)

GB: Geräteschutzstufe (GB)

2.Motormodell Repräsentationsbeispiel:

Y B X4 315 L 2 8-W

Y:Asynchronmotor

B:Flammenfest

X4:Vier Designs Effizienz

315:Hochstand Mittelpunkt (mm)

L:Sonderumgebungssymbol

2:Anzahl der Motoren

8:Die Länge des Kerncodes

W:Rahmenlängencode

Ausführungsnorm

YBX4 Ultra-Hochleistungs-Flammenfest-Dreiphasen-Asynchronmotor zur Erfüllung der relevanten Hauptkriterien: GB 755 Drehstrommotor und Leistung

GB/T 1032 Prüfverfahren für Dreiphasen-Asynchronmotoren

GB/T 1993 Kühlverfahren für Drehstrommotoren

GB 3836.1 Explosionsgefährdete Umgebung, Teil 1: Allgemeine Anforderungen an Geräte

GB 3836.2 Teil 2: Explosionsgefährdete Umgebung durch flammenfeste Gehäuse „d“ geschützte Geräte von GB/T 4942.1 Schutzstufe des Gesamtbaus eines Drehstrommotors (IP-Code)

GB 10068 hohe Wellenmitte ab 56 mm und darüber Mechanische Vibration des Motors: Messung, Bewertung und Grenzwert der Vibration von GB/T 10069.1 Drehstrommotor-Rauschmessverfahren und -grenzwerte, Teil 1: Rauschmessverfahren für Drehstrommotoren

GB/T 10069.3 Drehstrommotor-Rauschmessverfahren und -grenzwerte, Teil 3: Lärmgrenzwerte

GB 18613 kleine und mittlere Dreiphasen-Asynchronmotoren Energieeffizienz-Grenzwerte und Energieeffizienz-Bewertung

Unsere Identitäten

1. Standnummer: 80-355.

2. Nennleistungsbereich: 0,18 ~ 315 kW

3. Anzahl: 2~10

4. Nennspannung: 380, 660, 400, 690, 400/690, 380/660 V (Hinweis: Basisreihe bis 3 kW und Spannung 380 V Y-Anschluss, über 3 kW Delta-Anschluss bei 380 V; kann auch nach spezieller Spannung hergestellt werden) 5. Nennfrequenz 50 Hz oder 60 Hz

6. Isolierklasse: 155(F)

7. Effizienz: GB18613-2020 Stufe 2

8. Kühlweise: lC411

9. Montage: lMB3 (kann auch andere Montagen herstellen)

10. Schutzart: lP55

11. Betriebsart: S1

12. Explosionschutzkennzeichnung: Ex d Ⅱ B T4 GB, Ex I C d T4 GB.

13. Innen (Standard). Optionale Konfiguration: Außeneinsatz (W), Außeneinsatz mit mittlerer Korrosionsschutz (WF1), starker Korrosionsschutz (WF2), Außeneinsatz mit mittlerem Korrosionsschutz (F1), Inneneinsatz mit starkem Korrosionsschutz (F2), feuchte Tropen (TH), trocken (TA), Außeneinsatz in heiß-feuchtem tropischen Gebiet (THW), Außeneinsatz in trocken-tropischem Gebiet (TAW).

Vorteil

Geringes Geräusch- und Vibrationsniveau: Durch die Optimierung der Motorkonstruktion und Fertigungsverfahren sind die Vibrationen und Geräusche des YBX4 Drehstromasynchronmotors geringer als bei vergleichbaren Produkten. Er erfüllt Umweltschutzanforderungen, schafft eine ruhigere Arbeitsumgebung und trägt zudem dazu bei, den durch Vibrationen verursachten Verschleiß am Motor selbst zu reduzieren, wodurch die Zuverlässigkeit verbessert wird.

Hohe Schutzklasse: Mit einer Schutzklasse von IP55 kann es effektiv das Eindringen von Fremdkörpern und Staub verhindern und in relativ rauen Umgebungen stabil arbeiten, wie z.B. in Kohlemine, chemischen Betrieben und anderen staubigen oder Partikel enthaltenden Orten.

Großer Temperaturanstiegs-Spielraum: Der Motor ist zweckmäßig konstruiert mit guter Wärmeableitungsleistung und großem Temperaturanstiegsspielraum. Er kann über einen langen Zeitraum eine stabile Betriebstemperatur aufrechterhalten, die Wahrscheinlichkeit von durch Überhitzung verursachten Ausfällen reduzieren und somit die Lebensdauer des Motors verlängern.

Hohe Schutzklasse: Mit einer Schutzklasse von IP55 kann es effektiv das Eindringen von Fremdkörpern und Staub verhindern und in relativ rauen Umgebungen stabil arbeiten, wie z.B. in Kohlemine, chemischen Betrieben und anderen staubigen oder Partikel enthaltenden Orten.

Anwendung tion

Technisches Datum
