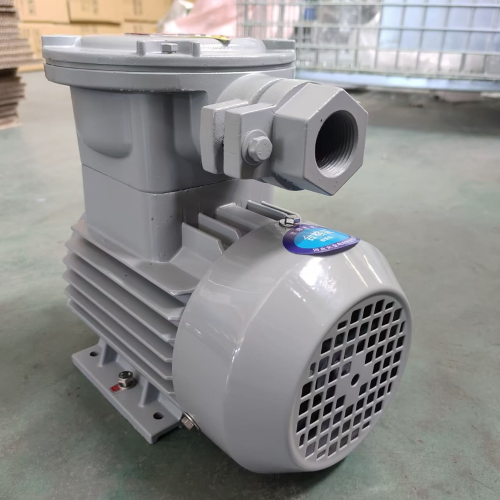

【YBX4-315L1-6 - YBX4-355L-6】 【110-250кВт】【149.7-340.1 к.с.】 ПОЖАРНОБЕЗОПАСЕН ТРЕФАЗОВ АСИНХРОНЕН МОТОР

ОБЩО ОПИСАНИЕ

Серия мотор YBX4 е независимо разработена от нашата компания, затворена, с вентилаторско охлаждане, клетевиден тип взривобезопасен трофазов асинхронен мотор с висока ефективност. Индикаторите за ефективност отговарят на изискванията на GB18613-2020 „Ограничените стойности за енергийната ефективност и рангът на енергийната ефективност на малки и средни трофазови асинхронни мотори“, ниво 2 по енергийна ефективност, и има добри характеристики, безопасно и надеждно използване, с по-ниско ниво на вибрация и шум спрямо подобни продукти, отговаря на околните изисквания.

Цел

Приложим за нефт, химикали, горнодобив, металиurgия, електроенергетика, където съществува експлозивна смес на въздух. Е идеалното оборудване за сила.

Инструкция за модела

1. Значението на маркирането на взривобезопасния мотор е следното:

EX D IIB T4 GB

EX: Марка (взрив)

D: Вид взривобезопасно електроуредzenie (взривостойки)

IIB: Ниво на категорията на електроуредzenie (II клас B)

T4: Температурна група (T4)

Великобритания: Ниво на защита на оборудването (Великобритания)

2.Представителен пример за модел на мотор:

Y B X4 315 L 1 6-W

Y:Асинхронен мотор

B:Противовзривен

X4:Четири нива ефективност

315:Висок център на стоBer (мм)

1:Брой мотори

L:Символ за специална среда

6:Код за дължината на ядрото

W:Код за дължина на рамното

Стандарт за изпълнение

YBX4 сверхефикасен пламенозащитен трифазен асинхронен мотор, който изпълнява основните критерии: GB 755 въртящ мотор и производителност

GB/T 1032 метод за тестване на трифазен асинхронен мотор

GB/T 1993 метод за охлаждане на въртящи мотори

GB 3836.1 експлозивна среда, част 1: общите изисквания за оборудването

GB 3836.2 част 2: експлозивна среда с защита чрез пламенозащитни корпуси „d“ за оборудването по GB/T 4942.1 степен на защита на целия конструкция на въртящ мотор (IP код)

GB 10068 висока осова центра за 56 мм и над mechаническата вибрация на мотора, измерване, оценка и граници по GB/T 10069.1 метод за измерване на шума на въртящ мотор и граници, част 1: метод за измерване на шума на въртящ мотор

GB/T 10069.3 метод за измерване на шума на въртящ мотор и граници, част 3: граници на шума

GB 18613 малки и средни трифазни асинхронни мотори ограничени стойности за енергийна ефективност и класификация по енергийна ефективност

Нашите идентичности

1. Подставата №:80-355.

2. Номинална мощност: 0,18 ~ 315 кВт

3. Брой: 2~10

4. Номинално напрежение: 380, 660, 400, 690, 400/690, 380/660 В.(бележка: основен ред 3 кВт и под напрежение 380 В до Y, повече от 3 кВт за delta напрежение 380 В; Може също да бъде изработено според специалното напрежение) 5. Номинална честота 50 Хц или 60 Хц

6. Клас на изолация: 155(F)

7. Ефективност: GB18613-2020 клас 2

8. Способ на охлаждане: lC411

9. Инсталация: lMB3 (може също да се произвежда друга инсталация)

10. Клас на защита: lP55

11. Режим на операция: S1

12. Експлозионно защитни марки: Ex d Ⅱ B T4 GB, Ex I C d T4 GB.

13. Вътрешен (стандарт). Опция за конфигурация: навън (W), навън средна корозия (WF1), силна корозия (WF2), навън средна корозия (F1), вътрешен със силна корозия (F2), тропически влажни условия (TH), сухо (TA), навън горещ и влажен тропикални пояс (THW), навън сух тропик (TAW).

Превъзходство

Нисък шум и малка вибрация: Чрез оптимизиране на конструкцията на двигателя и производствения процес, вибрациите и шума на YBX4 трифазния асинхронен двигател са по-ниски в сравнение с подобни продукти. Съответства на изискванията за опазване на околната среда, може да създаде по-тиха работна обстановка и е полезно за намаляване на износването на двигателя, причинено от вибрации, което подобрява надеждността.

Високо ниво на защита: С ниво на защита IP55, той ефективно предотвратява проникването на чужди предмети и прах, и може стабилно да работи в сравнително тежки условия, като въглищни мини, химическа индустрия и други места с повече прах или летящи частици.

Голям температурен резервен капацитет: Двигателят е рационално проектиран с добро разсейване на топлината и голям температурен резервен капацитет. Може дълго време да поддържа стабилна работна температура, намалява вероятността от повреди, причинени от прегряване, и удължава експлоатационния живот на двигателя.

Високо ниво на защита: С ниво на защита IP55, той ефективно предотвратява проникването на чужди предмети и прах, и може стабилно да работи в сравнително тежки условия, като въглищни мини, химическа индустрия и други места с повече прах или летящи частици.
